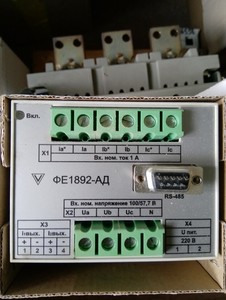

ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ФЕ1892-АД (1-1-2-2)

18 июня 2019 10:13

1892

ВСЕГО: 11990р/шт

Преобразователи ФЕ1892-АД предназначены для линейного преобразования напряжения, силы тока и мощности 3-х и 4-х проводных 3х фазных электрических сетей переменного тока частотой 50 Гц в унифицированные сигналы постоянного тока и цифровой сигнал по интерфейсу RS-485.
Преобразователи ФЕ1892-АД обеспечивают:
1. измерение, вычисление и представление параметров электрической сети:


  • действующих значений фазных напряжений;

  • действующих значений междуфазных напряжений;

  • действующих значений силы тока фаз;

  • активной мощности нагрузки фаз;

  • реактивной мощности нагрузки фаз;

  • коэффициента мощности нагрузки фаз;

  • активной мощности 3-х фазной системы;

  • реактивной мощности 3-х фазной системы;

  • коэффициента мощности нагрузки 3-х фазной системы;

  • частоты сети.

2. линейное преобразование любого измеряемого параметра в выходные унифицированные сигналы постоянного тока;
3. выдачу цифровых данных через интерфейс RS-485 ( протокол Modbus RTU).
Диапазон измерения входных напряжений – от 1 до 130%, входных токов – от 0 до 130% от номинальных значений.
Преобразователи ФЕ1892-АД имеют 6 входных каналов:


  • 3 канала по току с входным сопротивлением 0,075Ом для тока 1А и 0,01 Ом для тока 5А;

  • 3 канала по напряжению с входным сопротивлением более 500 кОм;

  • Каналы тока и напряжения гальванически изолированы друг от друга и от других цепей.

Преобразователи ФЕ1892-АД имеют 2 выхода унифицированных сигналов постоянного тока. Амплитуда пульсаций выходного тока не превышает ± 0,1 % от диапазона изменения выходного тока. Время установления выходного сигнала преобразователя при скачкообразном изменении входного сигнала не более 0,1 с.
Для связи с компьютером системы контроля и регулирования преобразователи ФЕ1892-АД имеют последовательный интерфейс RS-485, протокол Modbus RTU. Скорость передачи данных по интерфейсу устанавливается пользователем из ряда : 9600, 19200, 38400, 57600, 115200 бит/сек.
Выходные сигналы интерфейса гальванически развязаны от преобразователя и имеют защиту от электростатических зарядов. При применении компьютера в качестве ведущего устройства преобразователи ФЕ1892-АД, объединённые в локальную сеть через интерфейс RS-485, подключаются к СОМ-порту компьютера через один «Преобразователь кода RS-232–RS-485».
Используемый протокол совместим с протоколом Modbus RTU, который допускает включение в состав системы до 247 ведомых устройств, управляемых от одного ведущего устройства с общей длиной линии связи между устройствами до 1,2 км.
Программирование параметров выполняется потребителем, при этом производится:


  • выбор типа электрической сети – трёхпроводная или четырёхпроводная;

  • выбор параметров сети, выводимых на аналоговые выходы унифицированных сигналов постоянного тока (U, I, P, Q, S, Km,f);

  • выбор диапазона измерения тока аналогового выхода для ФЕ1892-АД-Х--Х-2-Х;

  • установка участка диапазона измеряения измеряемого параметра, соответствующего полному диапазону изменения выходного тока. При этом положительный и отрицательный участки, относительно среднего или нулевого значения измеряемого параметра, могут иметь разную величину;

  • установка числа периодов, используемых для усреднения результатов измерения;

  • установка параметров фильтра;

  • масштабирование шкалы измерения с учетом трансформаторов тока и напряжения;

  • установка адреса преобразователя;

  • установка скорости передачи данных;

  • установка пароля.
